AKB-PCR20X/PC用デジタル3波チューナー
AKB-PCR20Xは、パソコン用のデジタル3波チューナーです。
ご使用になるには、別途B-CASカードとUSBカードリーダーの購入が必要です。

概観および電気仕様

項目名
仕様内容
受信放送 ISDB-T、ISDB-S
BS/110 度CS デジタル
インターフェース ミニUSB2.0端子×1
地デジ用アンテナ端子×1
BS/CS用アンテナ端子×1
外形寸法 約W205×D110×H30.5 [mm]突起部を含まず
重量 約約293g

動作環境

項目名
仕様内容
対応OS Windows7(32/64bits)日本語OSのみ
Windows Vista(32/64bits)日本語OSのみ
Windows Xp(SP2以降32bits)日本語OSのみ
CPU Intel Core2DuoプロセッサE4300(1.8GHz)/T7100(1.8GHz)以上
AMD Athlon64×2 3800+ (2GHz)以上
メインメモリ Windows Xp:1GB以上
Windows Vista:2GB以上
Windows7:2GB以上



AKB-PCR20Xの64ビット版TVTest最新ダウンロード

64ビットWindowsでTVTestが動作しないことを確認しました。その為、新しい64ビット版のドライバーの修正版(infファイルのみ)を配布致します。お手数ではございますが、同封のドライバーインストール手順に従い、ドライバーインストールを行なって下さい。
(インストールを2回行うことになります)

ダウンロードは、ここをクリックして下さい。

ダウンロードファイルは、ZIP形式で圧縮されています。
解凍してお使い下さい。解凍すると修正版infファイルとインストール方法を解説したワードのファイルが入っています。なお、ワードが無い方は、以下の【AKB-PCR20X 64bitドライバーインストール手順】をご利用下さい。
32ビット版に、変更はございません。

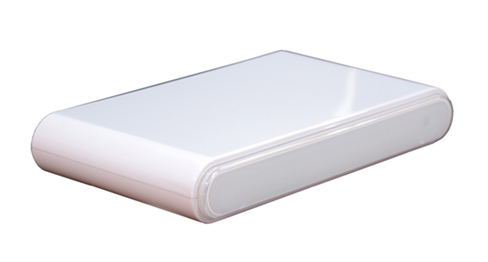

フロントパネル

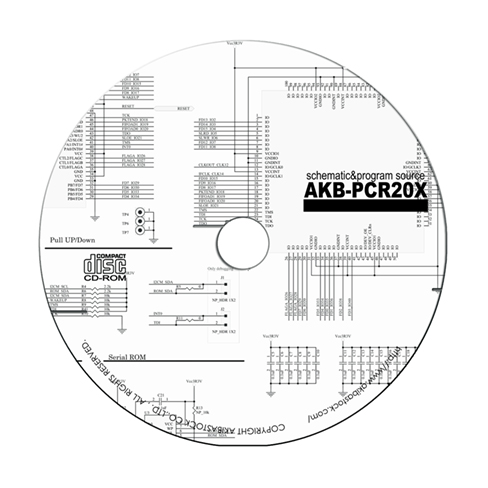

添付CD-ROM

【AKB-PCR20X 64bitドライバーインストール手順】

(1) AKB-PCR20XをPCに接続します。
デバイスマネージャーに不明なデバイスが表示されます。

(2) 不明なデバイスを選択して右クリックするとポップアップメニューが表示されるので、「ドライバーソフトウェアの更新ノ」でドライバーをインストールします。
ドライバーファイルの場所は新しい64bitドライバーを指定してください。
ドライバーのインストールが成功するとデバイスマネージャーに「Cypress USB Generic Driver (3.4.1.20)」が表示されます。


(3) TVTestをインストールし、CDのbinフォルダーに入っているBonDriver_Bulldog.dllをTVTestをインストールしたフォルダーにコピーします。

(4) TVTest.exeを実行します。
TVTestの設定でBonDriverにBonDriver_Bulldog.dllを指定してします。
「BonDriverの初期化ができません」というメッセージが表示されるので、一旦TVTestを終了します。

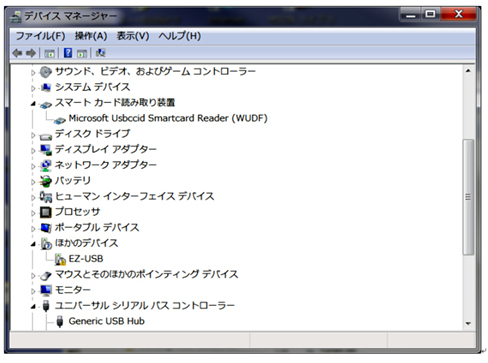

(5) デバイスマネージャーにEZ-USBが表示されます。

選択して右クリックするとポップアップメニューが表示されるので、「ドライバーソフトウェアの更新ノ」でドライバーをインストールします。
ドライバーファイルの場所は新しい64bitドライバーを指定してください。

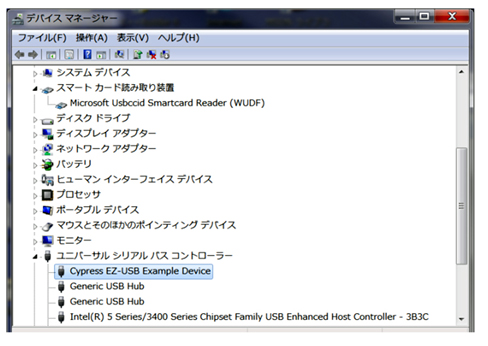

ドライバーのインストールが成功するとデバイスマネージャーに「Cypress EZ-USB Example Device」が表示されます。

(6) 再度TVTestを実行して、動作確認をしてください。

以上/

■お詫びと訂正

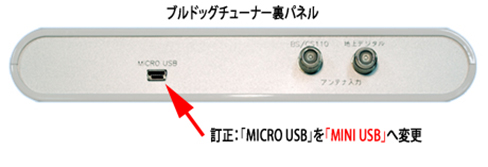

1.本体裏パネルのUSBコネクタに「MICRO USB」と記しておりますが、「MINI-USB」と訂正致します。
ご使用にあたっては、必ず添付のケーブルをお使い下さい。MINI-USBケーブル以外のケーブルを接続すると、コネクターが破壊します。

2.外箱やREADME等にマイクロUSBまたは、MICRO-USB記載が有りましたら、すべてMINI-USBと訂正させて頂きます。

3.README中の接続の項にある「USB Y」をMINI-USBと訂正します。

安全にご使用いただくため以下の事項をお守りください。

■分解や改造をしての使用は、感電や火災・接続機器への損傷の原因となります。
■屋外や高温多湿の場所では使用しないで下さい。感電や火災の原因となります。
■炎天下や暖房器具などの温風吹き出し口に設置すると、ケースが高温になり、やけどの原因となります。
■使用しないときは、お子様の手の届かないところへ保管してください。
■強い衝撃を与えたり、投げたりしないで下さい。
■付属のAC ケーブル以外の使用は、感電や火災・接続機器への損傷の原因となります。
■本製品はAC100V 以外では使用しないで下さい。
■各入出力端子には、規格以外のものを接続しないで下さい。
■長時間使用しないときは、コンセントを抜いてください。


回路図やソースをご利用になる際の注意事項

弊社が回路図やソースに対して、一切の解説を行なうことは有りません。また、質問にお答えすることもございません。
弊社では、本製品以外の周辺機器(ハードディスク)について、取り扱うファイルの保証をしておりません。また、本製品以外の動作および不具合に付いても一切の保証、対応を致しませんので、あくまで自己責任の上でご利用頂く事になります。また、お客様各自の固有の環境に関するサポートは致しておりませんので、ブルドッグチューナー以外の機器に関する設定、ハードウェアの構成については、ご質問にお答えすることは出来ません。


この商品のサポート

■この商品についてのお問合せは、e-mailにてお願い申し上げます。
必ず次の要項を満たし、お問い合わせ下さい。なお、住所やお名前など必須項目が満たされていないお問合せについては、ご対応しておりません。メールをお送り頂く時は、送信する内容を十分にご確認の上お送り下さい。

  1. お名前(必須)
  2. お名前のフリガナ(必須)
  3. 会社名(業務利用の場合は必ず会社名・法人名をご記入下さい。)
  4. ご住所(必須)
  5. 電話番号(必須)
  6. 返信を希望するメールアドレス
    (※未記入の場合は、お送り頂いたアドレスに返信致します。)
  7. ご使用の商品名とシリアル番号(必須)
  8. ご購入店名(必須)
  9. 接続している機器の商品名と製造会社名(複数ある時は全て)(必須)
  10. パソコンをご使用の場合は、OSの名称とバージョン
  11. お問合せ内容(出来るだけ詳しくお記入下さい。)

上の要項を満たされているお問合せには、出来るだけ速やかな対応を目指しております。概ね3-4日以内にご返信させて頂いております。(土曜日、日曜日は、サポートをお休みしております。)なお、回答のための調査に時間が掛かる場合は、事前にその旨をご連絡しております。お時間が掛かる場合は、ご勘弁下さい。

サポート先:info2@akibastock.com


■注意>メールを出したのに、3-4日経っても返信が無い場合は、上の要項を満たしていない場合が有ります。その場合は、お手数ではございますが、送信したメールの内容をご確認下さい。
■注意>弊社では、直接に個人ユーザー様向け対面修理ほか、一切の対面対応をしておりません。(ご来社されても個人ユーザー様向け対応をしておりません。)
また、
電話での対応を一切行なっておりません。
